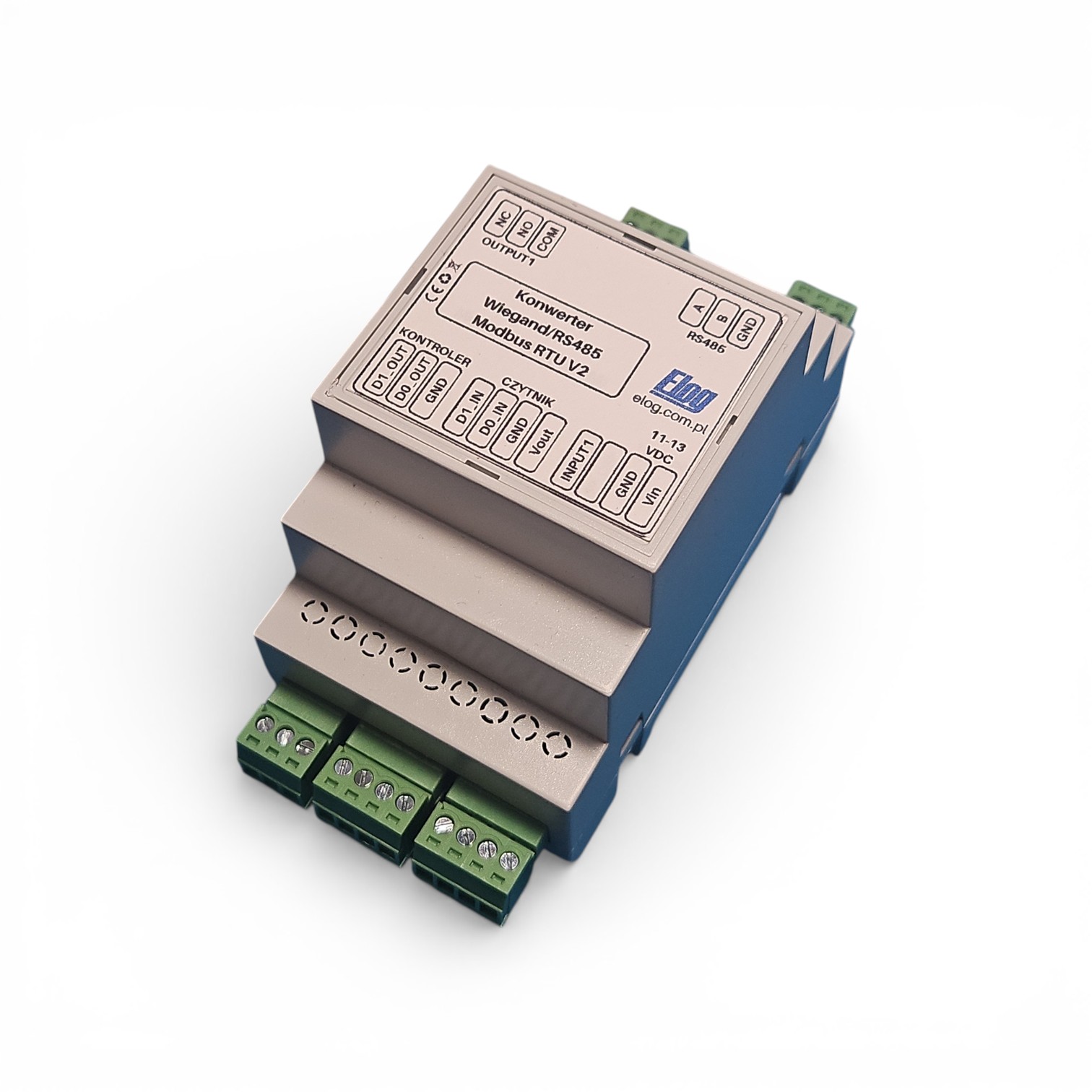

Konwerter Wiegand/RS485

120,00  netto

Konwerter Wiegand/RS485 jest modułem umożliwiającym współpracę czytników wyposażonymi w dwuprzewodową magistralę typu WIEGAND z kontrolerami(lub innymi urządzeniami) zewnętrznych firm poprzez interfejs RS485.

Kostka zaciskowa od strony czytnika wyprowadza z konwertera masę, zasilanie +12 V dla czytnik oraz dwa wejścia danych D0 i D1. Pole kodowe na płytce konwertera umożliwia dostosowanie go do konwersji rożnych kodów Wiegand 26, 34, 37 i 40. Po stronie kontrolera znajduje się poczwórna kostka z wyprowadzeniami do zasilania układu oraz czytnika, oraz dwa wyjścia danych A i B.

Poprawna konwersja odebranej ramki danych sygnalizowana jest zaświeceniem diody LED.

Kategoria:

Opis

Dane techniczne

Zasilanie 12 V DC
Kod wejściowy Wiegand 26, 34, 37 i 40
Kod wyjściowy RS485
Format wyjściowy danych 5 bajtowy kod transpondera + CRC
Sygnalizacja dioda LED
Wymiary 71 x 23 x 15 mm
Waga 15 g
